25m 깊이 커터 흡입 준설기 기계 용 수중 준설 펌프

25m 깊이 커터 흡입 준설기 기계 용 수중 준설 펌프

25m 깊이 절단기 흡입 준설기 기계를위한 고품질 수중 준설제 펌프는 중국 제조업체가 제공하며, Shandong Province의 Weifang City의 Qingzhou에 위치한 Weifang Jin Meng Dredger Co., Ltd. 우수한 가격이 좋으며 대부분의 아프리카, 중동, 동남아시아 및 남미 및 미국 시장을 다루십시오. 우리는 중국에서 장기 파트너가되기를 기대합니다.

문의 보내기

제품 설명

Weifang Jin Meng 25m 깊이 커터 흡입 준설기 기계를위한 수중 준설제 펌프

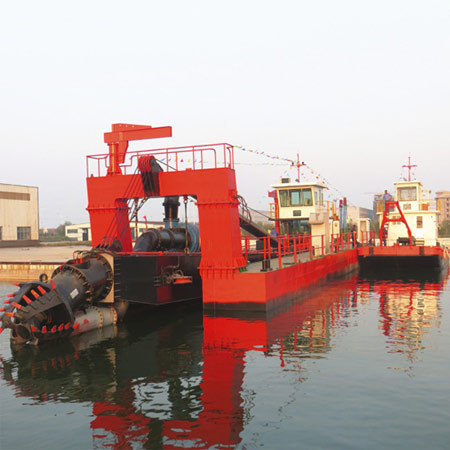

Submersible Dredging Pump for 25m Depth Cutter Suction Dredger Machine


25m 깊이 절단기 흡입 준설기 기계를위한 회사의 수중 준설 펌프에는 특수 수중 펌프가 장착되어 있습니다. 이 선박은 자체 추진되거나 자체 전파되지 않으므로 특히 움직이기 편리합니다. 선체는 분해 및 포장 된 구조로 만들어진 다음 현장에 조립됩니다. 분해 후 트럭, 기차 또는 컨테이너로 운송 할 수 있으므로 작업을 쉽게 설치하거나 변경할 수 있습니다. 선박에 사용 된 전원은 실제 요구에 따라 설계 될 수 있으며 전기 또는 디젤 엔진 일 수 있습니다. 이 수중 펌프 외에도 선박에는 왼쪽 및 오른쪽 이동을 담당하는 장비, 슬러지 흡입 파이프의 리프팅 및 하강을 제어하기위한 장비, 선박 위치를 고정하기위한 더미 및 데크에 설치된 작은 크레인이 있습니다.


작업 과정은 다음과 같습니다. 커터 헤드는 수중 모래와 진흙을 자르고 슬러리의 혼합물을 혼합 한 다음 부서식 펌프를 통해 수중 펌프로 절단기 흡입 준설기의 파이프 라인으로; 결국 슬러리는 땅의 파이프 라인에 의해 필요한 장소로 배출됩니다.


25m 깊이 커터 흡입 준설기 기계 기술 사양

25m 깊이 커터 흡입 준설기 기계를위한 JMD550D 수중 준설 펌프

시아 즈완 준설 펌프

디아. 배출 파이프

550mm



머리

80m



맥스. 작업 능력

1050m3/h



방전 거리

3500m

준설 깊이

20m



디젤 엔진

1306kW

커민스

유압 보조 엔진

336kW

커민스

수중 펌프 생성기

746kW

커민스

비상 생성기

30kW

커민스

총 전력

2418kW

석유 소비

360L/h

선체

l*w*d

56m x 8.5m x 2.5m

유압 시스템

유압 펌프

Vickers America (Joint-Venture)



유압 모터

이탈리아 SAI 기술 (공동 벤처)



밸브

Rexroth 독일 (공동 벤처)



운영 체제

Siemens Plc (독일에서 수입)



사다리 윈치

긴장

200kn



스윙 윈치

긴장

120kn



커터 헤드

크라운과 같은

φ1800mm





200kw


생산 기능 및 응용 프로그램

수중 펌프가 장착 된이 커터 흡입 준설기는 비교적 짧으며 강의 낮은 다리를 쉽게 시추 할 수 있습니다. 선박의 택시와 라운지는 쉽게 운송 할 수 있도록 제거 할 수 있습니다. 전체 선체는 3 개의 폰툰으로 구성되어 있으며, 하나는 크고 2 개는 작은 커넥터와 함께 조립 한 다음 매우 강한 나사로 조입니다. 객실과 데크 사이의 연결은 라이브 버클을 사용하여 분해 및 어셈블리에 특히 편리합니다. 일반적 으로이 디자인은 전체 선박을 쉽게 움직이고 조립할 수 있습니다.


수중 펌프가있는 커터 흡입 준설선의 작업장 : 바다, 항구, 호수 및 강. 토양 조건 : 상대 단단한 토양, 굳은 모래, 슬러지, 바다 모래, 강 모래, 점토, 진흙 등.



제품 세부 사항

설계

수중 펌프가 장착 된 우리의 커터 흡입 준설기는 수년간 조선 및 준설 작업을 전문으로 한 선임 엔지니어가 설계하여 잘 설계되고 실용적이라는 것을 보장합니다.


커민스 엔진

수중 펌프가 장착 된 절단기 흡입 드레거에는 내구성, 유유 소비, 표준화 된 액세서리 및 쉬운 유지 보수로 유명한 세계적으로 유명한 강력한 Cummins 엔진이 장착되어 있습니다.


유압 시스템

수중 펌프와 휠 버킷 준설선이 장착 된 커터 흡입 준설제의 가장 중요한 부분. 유압 시스템 요구 사항은 매우 높고 엄격합니다. 전체 준설기의 주요 동맥입니다. 측면 트랙션 윈치, 리프팅 윈치 및 준설선의 절단기 헤드는 유압 모터로 구동됩니다. 통합 유압 시스템에는 유압 오일 탱크, 유압 밸브 매니 폴드, 솔레노이드 밸브, 유압 파이프, 전기 액츄에이터 등이 포함됩니다.

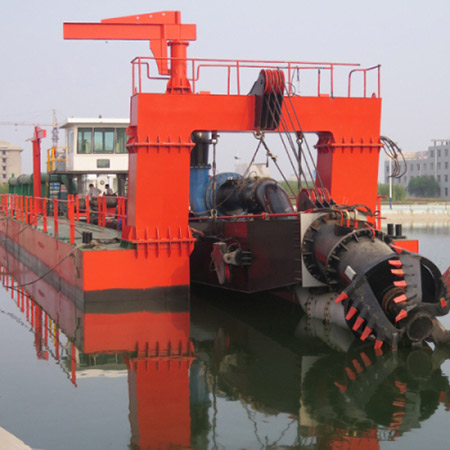

Submersible Dredging Pump for 25m Depth Cutter Suction Dredger Machine


분리 가능한 구조

수중 펌프가 장착 된 커터 흡입 드레거는 분리 가능하므로 한 작업장에서 다른 사이트로 전달하거나 이동할 때 쉽게 운반 할 수 있습니다.


시야 즈완 펌프

흐름 통과 성분은 펌프 서비스 수명을 연장시키기 위해 높은 내마모성 합금 CR27을 사용하고, 펌프 샤프트 씰 유지 관리가 쉬운 포장 씰, 그리고 전제 베어링은 일본 브랜드 NSK에서 나온 것입니다.


커터 헤드

한 절단기 헤드의 경우 블레이드에 5 개의 날이 있고 8 개의 톱니가 장착되어 있습니다. 재료가 높은 크롬이 있습니다. 쉽게 착용하는 증거를 위해 Cutter Head는 유압 모터에 의해 구동됩니다. 커터 베어링에는 윤활 씰 인 장치가 있습니다.


25m 깊이 커터 흡입 준설기 기계를위한 Weifang Jin Meng 수중 준설제 펌프 기타 cumstomize

Submersible Dredging Pump for 25m Depth Cutter Suction Dredger Machine


수중 펌프가 장착 된 커터 흡입 드레거는 고객의 요구 사항에 따라 사용자 정의 할 수 있습니다.

1. 앵커 붐 설치

2. SPUD 캐리지

3. 5 앵커의 준설선 위치.

4. SPUD 평평한 유압 구동 (낮은 다리와 물에 안전하게 운송하기 위해).

5. 수중 20-30m의 준설 깊이를 심화시키기 위해 여분의 준설 펌프로 준설선을 만들고 슬러리 농도는 30%이상입니다.

6. 부스터 스테이션으로 준설선을 만들어 방전 거리를 더욱 발전시킵니다.
